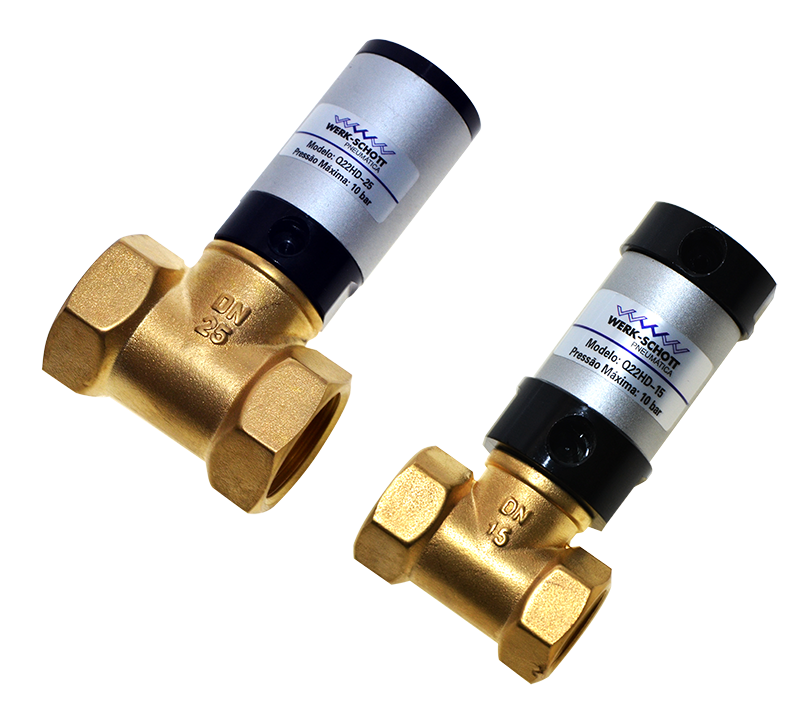

Válvula de Atuação Pneumática – Série Q22HD

Descrições técnicas

São válvulas direcionais de 2/2 Vias - NF, atuadas por um cilindro pneumático de simples ação com retorno por mola. Disponíveis nas Bitolas de 1/2", 3/4", 1”, 1 ¼”, 1 ½”  e 2” BSP, com passagem plena, permitindo maior eficiência na vazão e desempenho na aplicação. Construídas em corpo de latão e vedações em PTFE (Teflon ), operam com pressão de até 10 Bar, temperaturas de -5 ⁰C  à  +150 ⁰C  e podem ser instaladas em qualquer posição. São válvulas simples, robustas, versáteis e de reduzida manutenção. Podem ser utilizadas em ar comprimido, gases inertes e líquidos, com viscosidade média, não agressivos aos componentes. Utilizadas para abrir e fechar passagens de fluidos em processos industriais, instrumentação, reservatórios de ar comprimido, água, óleos, colas, vernizes, tintas, etc.

Especificações técnicas

Conexões
G1/2”, G3/4”, G1”, G1.1/4”, G1.1/2” e G2”
Pressão de Trabalho
0 a 10 bar
Viscosidade do Fluído
10 cSt
Temperatura de Trabalho
PTFE (TEFLON) -5° A 150°C
Diâmetro do Orifício
15mm (G1/2”), 20mm (G3/4”),
25mm (G1”), 35mm (G1.1/4”),
40mm (G1.1/2)
Vazão (Kv)
G1/2” = 4
G3/4” = 5
G1” = 10
G1.1/4” = 25
G1.1/2” = 25
G2” = 40
Corpo
Latão
Vedações
PTFE (Teflon)
