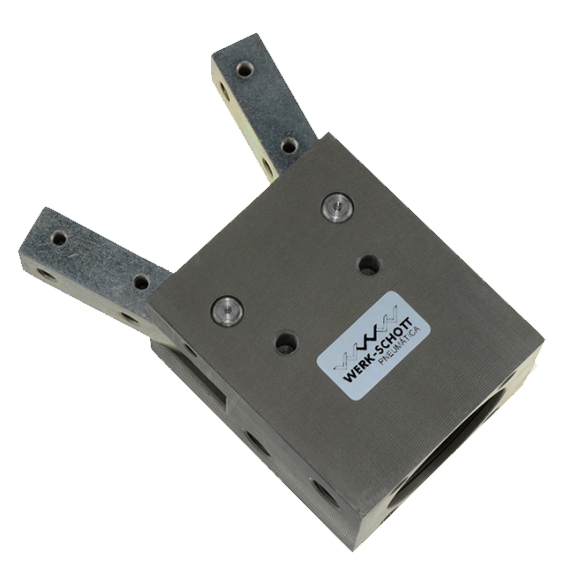

Garras Angulares​

Descrições técnicas

São atuadores pneumáticos que executam, através de um cilindro pneumático interno, movimentos que simulam a mão humana ao abrir e fechar as pinças, fixando ou liberando peças, nas mais variadas operações na manufatura em projetos da automação. Estes elementos, também conhecidos como mandíbulas ou dedos, são muito aplicados à robôs, manipuladores e dispositivos de transferência, posicionamento, encaixes, fixação, etc., de materiais em processos industriais. Fabricados em corpo de alumínio, garras de aço e vedações em buna N, estão disponíveis nas versões de dupla ação e simples ação, normal aberta e normal fechada, nas bitolas de diâmetros de 16, 20, 25, 32, 40 e 50 mm, com conexões M5 ou 1/8” BSP, conforme modelo. Operam com Pressões de 1,5 até 10 Bar e temperatura de -10 ⁰C à +70 ⁰C. Obs.: As pinças apresentam furações roscadas em suas faces, para receberem mordentes adequados aos formatos das peças a serem processadas

Especificações técnicas

Tipo
Pinça angular de Dupla Ação e Simples Ação Normal Aberta e Normal Fechada
Diâmetros
16, 20, 25, 32, 40 e 50 mm
Conexões
M5 e 1/8
Faixa de Pressão
até 10 bar (conforme tabela abaixo)
Faixa de Temperatura
-10 + 70º C
Grau de Proteção
IP50
Fluido
Ar Comprimido filtrado, lubrificado ou não
Corpo
Alumínio anodizado
O’ring
Buna-N
Garras
Aço zincado
