Descrições técnicas

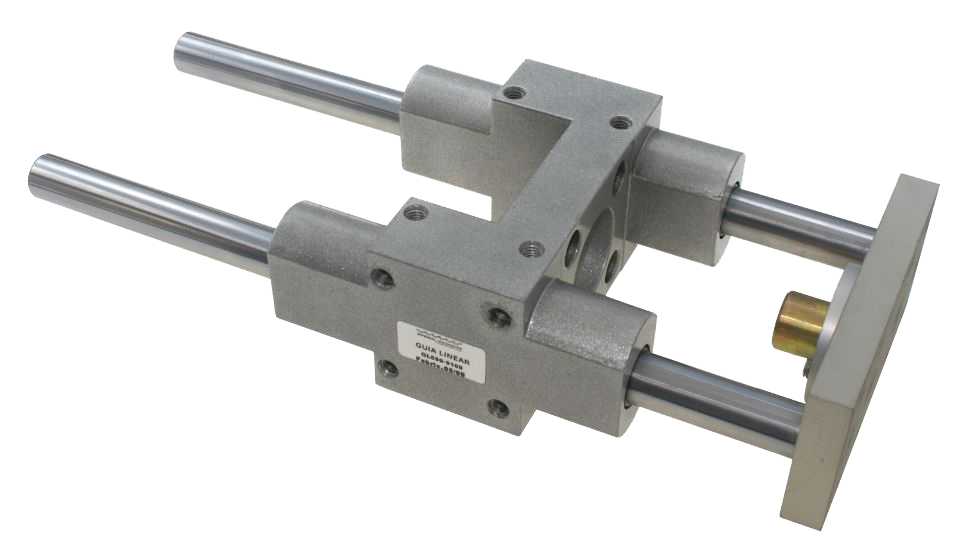

As Guias Lineares são dispositivos aplicados aos cilindros pneumáticos para evitar o giro da haste, oferecer maior precisão de movimento, impedir a flexão da haste e dar maior resistência estrutural aos esforços solicitados, nos equipamentos aplicados. Podem ser acopladas à Cilindros ISO 6431 de Ø 32 mm a Ø 100 mm e cursos de 10 a 500 mm; e também à Cilindros Mini ISO 6432 de Ø12 e 16 mm, com cursos de 2 à 200 mm e Ø 20 e 25 mm, com cursos de 2 à 250 mm. De construção robusta, com corpo e flange em alumínio e haste em aço cromado ou inox, são fornecidos com buchas ou rolamentos lineares de esferas e operam nas temperaturas de -10 ºC à +80 ºC.
Especificações técnicas
Cursos Disponíveis
Para Cilindro Mini ISO: Cursos de 02 a 250 - Para Cilindro ISO: Cursos de 10 a 500
Opções
Com buchas
Com rolamentos lineares de esferas
Com rolamentos lineares de esferas
Temperatura de Trabalho
-10º C a +80º C
Corpo
Alumínio
Hastes
SAE 1045 cromado ou inox (para buchas)
SAE 1060 com tratamento térmico (para rolamentos)
SAE 1060 com tratamento térmico (para rolamentos)
Placa Dianteira
Alumínio
Versões
Utilização com cilindro ISO 6431 de Ø 32, 40, 50, 63, 80 e 100 mm.
