Descrições técnicas

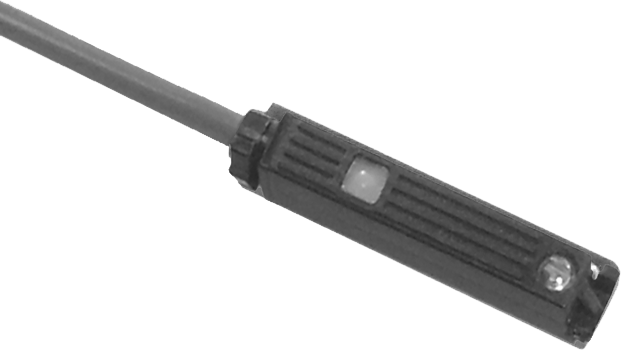

São componentes que convertem sinais magnéticos em sinais elétricos. Instalados externamente na camisa, com suportes ou canais, ao longo do curso do cilindro, detectam o êmbolo magnético, determinando a posição à sinalizar. Com o sinal elétrico de saída, pode-se ligar bobinas, sinalizadores, alarmes, relés, contatores, temporizadores, etc. Executando funções e sequências, em circuitos eletropneumáticos, de máquinas e equipamentos industriais. Disponíveis com 2 fios com led sinalizador. Obs: Além dos cilindros, podem também serem utilizados em pontos de mecanismos, desde que haja um imã permanente, na interface de referência à sinalizar, ex: carros em barramentos, cabeçotes móveis, limitadores de cursos, posicionadores, etc.
Especificações técnicas
Posição do Contato
Normal Aberto
Frequência de Operação
200 Hz
Tensão de Trabalho
5 ~ 240 V AC/DC
Corrente (máx.)
100 mA máx.
Potência (máx.)
10W - 8VA máx.
Indicador
LED
Classe de Proteção
P67
Cabo
Ø 3,3 PVC/PUR 2x0,14 mm²
Temperatura de Trabalho
-10º C à +70º C
Referência
W-32R
Característica Aplicativa
Só poderá ser aplicado em perfis cujos canais tenham suas extremidades abertas e em suportes para cilindros tirantados.
