Descrições técnicas
A conexão pneumática rotativa foi desenvolvida para permitir a rotação contínua de 360° em sistemas pneumáticos, mantendo o fluxo de ar comprimido constante e seguro.
Ideal para aplicações com braços robóticos, mesas giratórias e ferramentas pneumáticas rotativas, evita o torcimento das mangueiras e garante movimentos suaves e durabilidade ao sistema.
Principais características:
Rotação livre: evita torções e enrolamentos das mangueiras.
Vedação segura: mantém estanqueidade mesmo durante o movimento.
Alta durabilidade: corpo em materiais resistentes, ideal para uso industrial.
Fácil instalação: compatível com diversos sistemas pneumáticos.
Disponibilidades:

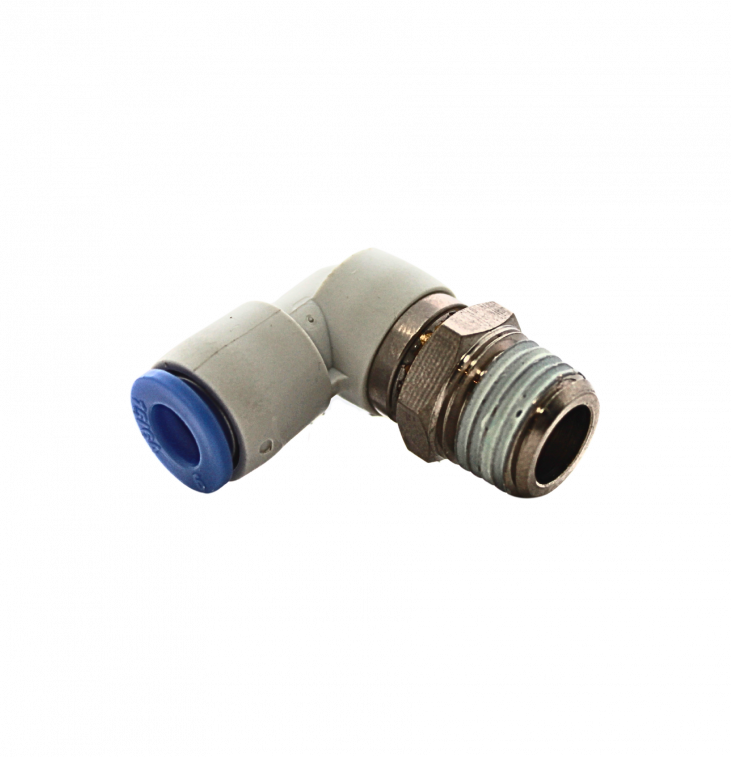

Formatos: reto - WKSH e cotovelo - WKSL
Roscas: 1/8”, 1/4”, 3/8” e 1/2”.
Compatível com mangueiras: Ø 04, 06, 08, 10 e 12 mm.
Especificações técnicas
Fluído
Ar Comprimido
Pressão de Trabalho
-1 ~ 10Bar
Pressão de Teste
15 Bar
Temperatura de Trabalho
-5 ~60°
Tubo Aplicável
Poliuretano, Nylon, Teflon
Tubo Aplicável ( Ø )
Ø04, Ø06, Ø08, Ø10 e Ø12
Torque de Rotação (N·m)
Ø4 – 0,006, Ø6 – 0,012, Ø8 – 0,014, Ø10 – 0,020, Ø12 – 0,022
Número de Rotações (rpm)
Ø4 – 500/1500 (WKSH/WKSL), Ø6 – 500/1200 (WKSH/WKSL) , Ø8 – 400/1200 (WKSH/WKSL) , Ø10 – 300/1000 (WKSH/WKSL) , Ø12 – 250/1000 (WKSH/WKSL)
