Descrições técnicas

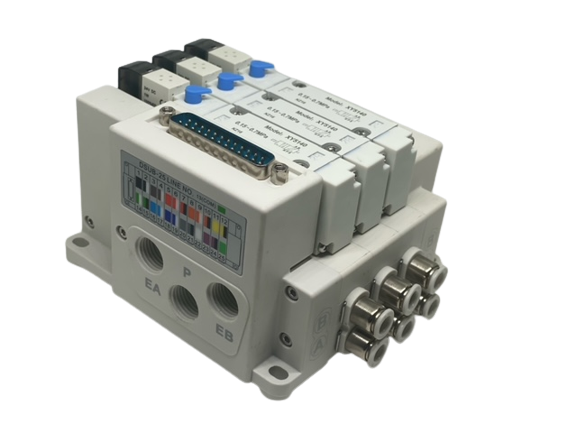

O bloco manifold com conector DB25 possui um layout do circuito de ar simples e intuitivo, proporciona redução do espaço e fiação; promove uma condução do ar comprimido de maneira segura, é compacto de fácil instalação e manutenção. Podem ser montados opcionalmente vários tipos de valvulas solenoides, com fornecimento e exaustão de ar centralizados.
Especificações técnicas
Orificio da Válvula
VT340 - 2,4 mm CV=0.3 / VT540 - 3,3mm CV=0.27
Posições
5/2 Vias Simples Solen., 5/2 Vias Duplo Solen., 5/3 Vias Duplo Solen.(CF, CAN E CAP)
Pressão de Trabalho (Bar)
1.5~7bar
Interface de Conexão Eletrica
Pino DB25
Conexão de Entrada
1/4
Fluído
Ar Comprimido Filtrado
Tubulação de Trabalho
Engate rápido Ø6 ou Ø4
Lubrificação
Não necessita
Pressão Máxima (pico)
12bar
Temperatura (°C)
-5°~+50°C
Voltagem
DC24V
Alcance de Voltagem
± 10%
Consumo de Energia
0.8W
Classificação
Classe F
Potência da bobina
1W
Classe de Proteção
Ip40
Ciclo de Vida da válvula
30 milhões de ciclos
Tempo de Ativação
Aberto: 9 ms; Fechado: 10 ms (aproximado)
