Descrições técnicas

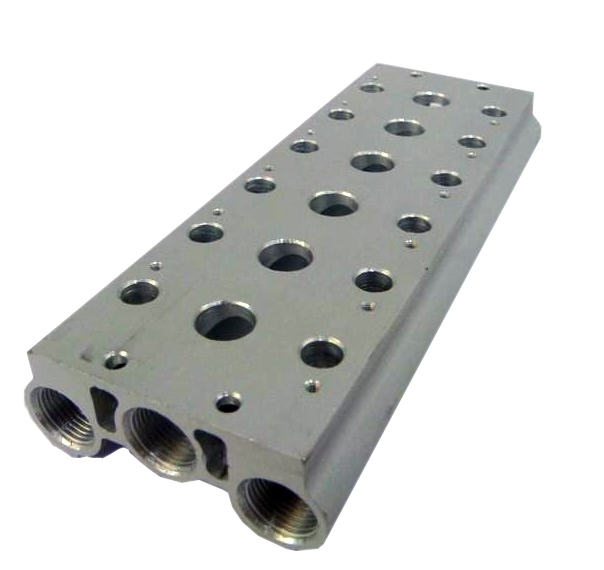

É um bloco onde são fixadas as válvulas, tendo em comum a via de alimentação e cada uma das vias de escapes, constituindo um conjunto compacto de válvulas, reduzindo a utilização de conexões, bem como, espaço e mão obra na instalação e manutenção. Confeccionado em alumínio, podem receber de 2 à 16 válvulas, demais sob consulta, nas bitolas de 1/8” e 1/4" BSP, de 5 vias, com acionamentos piloto e solenoide. Os orifícios de alimentação e escapes são de 1/4" BSP para as válvulas de bitola 1/8” e 3/8” BSP para as válvulas de bitola de 1/4"; as válvulas são apoiadas em uma flange de vedação e fixadas por meio de dois parafusos cada, dispondo ainda de tampas cegas, para espera de futuras válvulas. Ideais para montagens em painéis, centrais de comando ou ainda fixados diretamente na estrutura de máquinas e equipamentos, onde permitem layout otimizado.
