Descrições técnicas

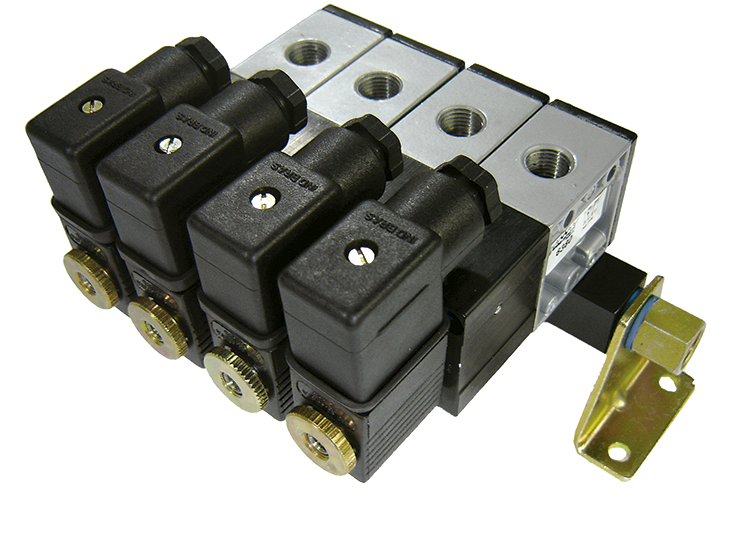

É um bloco onde são fixadas as válvulas, pelo orifício de alimentação, constituindo um conjunto compacto de válvulas, reduzindo a utilização de conexões, bem como, espaço e mão obra na instalação e manutenção. Confeccionado em alumínio e suportes em aço galvanizado, podem receber de 2 à 10 válvulas, nas bitolas de 1/8” BSP e 1/4" BSP, de 3 e 5 vias, com acionamentos piloto e solenoide. Ideais para montagens em painéis, centrais de comando ou ainda fixados diretamente na estrutura de máquinas e equipamentos, onde permitem layout otimizado.
Aplicados nas linhas de válvulas:
Bitola de 1/8” BSP - 5.000, N5.000 e S5.000
Bitola de 1/4" BSP - N18.000, N19.000 e 20.000
Especificações técnicas
Conexão
1/8'' BSP e 1/4'' BSP
Número de vias
3 e 5
Quantidade de válvulas
2 a 10
Atuador
Piloto e Solenóide
Retorno
Mola, Diferencial, Piloto e Solenóide.
