Descrições técnicas

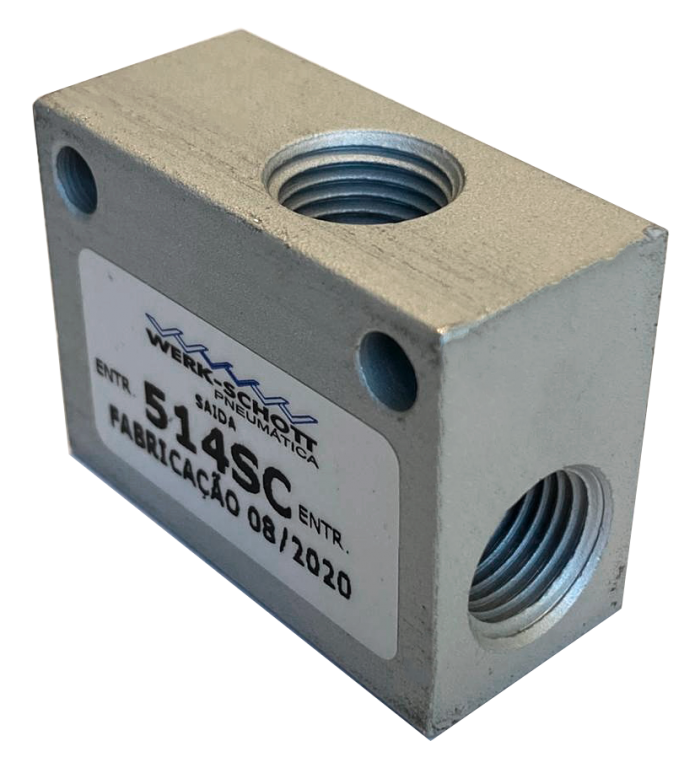

Conhecida como elemento “OU”, sua função lógica, a válvula alternadora tem também outros nomes, como válvula seletora de circuitos, valvula seletora de pressão maior, etc. Utilizada para processar sinais de comando, convergindo os mesmos, de diversos pontos de um circuito para um único; são versáteis e muito utilizadas, pois simplificam a funcionalidade de comandos de máquinas e equipamentos que tenham circuitos com lógica pneumática. Disponíveis nas bitolas de 1/8” e 1/4" BSP, operam com pressões de 1 à 10 Bar e temperaturas de -10 ⁰C à +80 ⁰C, são confeccionadas em alumínio com vedações de buna-N, podendo trabalhar com ar comprimido gases neutros.
Especificações técnicas
Conexão
1/8'' e 1/4'' BSP
Vazão a 7 bar
1/8'' BSP=500 l/min
1/4” BSP = 880 l/min.
1/4” BSP = 880 l/min.
CV
1/8'' BSP=0,32
1/4'' BSP= 0,56
1/4'' BSP= 0,56
Faixa de Pressão
1 a 10 bar
Temperatura de Trabalho
-10ºC a +80ºC
Fluído
Ar comprimido filtrado e
gases não corrosivos.
gases não corrosivos.
Corpo
Alumínio
Vedações
Buna-N
