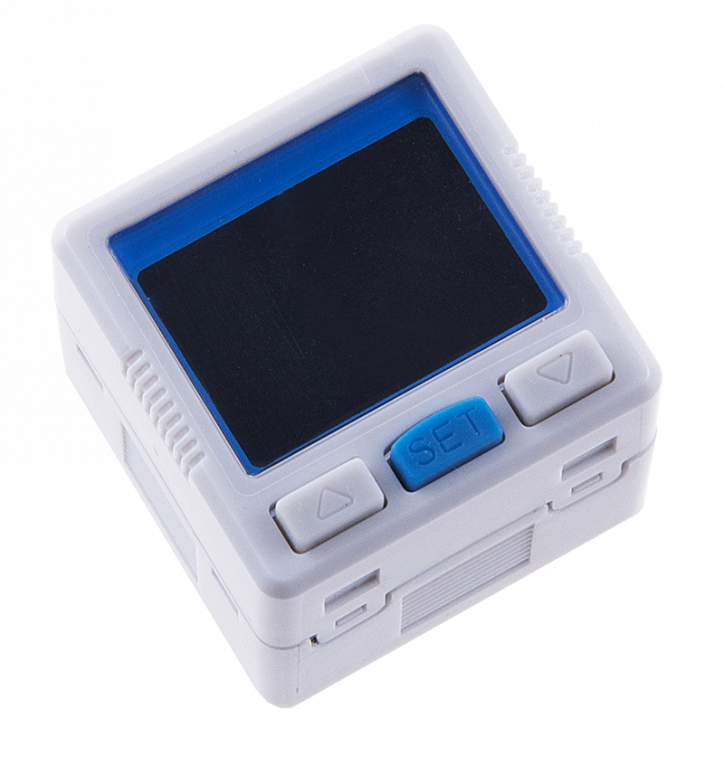

SENSOR DIGITAL DE PRESSÃO

Descrições técnicas

O Sensor Digital de Pressão é um dispositivo eletrônico da família dos pressostatos, com construção especial. É um sofisticado conversor de sinal de pressão para sinal eletroeletrônico, comumente chamado de sensor Digital de pressão. Construído com alta tecnologia, permite a visualização do valor da pressão em um display de LCD, com ajuste preciso e resposta rápida, obtendo a comutação instantânea nos valores programados. Disponíveis com a conexão de R 1/8”, atendem conforme o modelo, as faixas de pressão de -1 bar até +10 bar com saídas de sinais NPN, PNP e NPN/PNP. Atuam com tensões de Fonte de 12 à 24 Vcc, temperaturas de 0 ⁰C à 50 ⁰C, permitem a fixação direta através da rosca de conexão, suporte ou ainda moldura para painel e são equipados com cabo de 2 mts. Podem ser utilizados em circuitos de ar comprimido filtrado e gases inertes (não corrosivos e não explosivos). Frequentemente utilizados em automações onde se necessita o monitoramento das pressões, determinando partida, sequência de operações, sinalizações, segurança, e demais ações dependentes de parâmetros de pressão.


Referência - Descrição do Produto

DPS-201RN: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 NPN - 1 Bar (Vácuo) à +1 Bar
DPS-201RP: SENSOR DE PRES DIG WS FAIXACOMPOSTA -100 ~ 100 KPA R1/8 PNP - 1 Bar (Vácuo) à +1 Bar
DPS-210RN: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8NPN - 1 Bar (Vácuo) à +10 Bar
DPS-210RP: SENSOR DE PRES DIG WS FAIXA POSITIVA -100 ~ 1000 KPA R1/8 PNP - 1 Bar (Vácuo) à +10 Bar
DPS-301RX: SENSOR DE PRES DIG WS FAIXA COMP -100 ~ 100 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +1 Bar
DPS-310RX: SENSOR DE PRES DIG WS FAIXA POSI -100 ~ 1000 KPA R1/8 NPN/PNP - 1 Bar (Vácuo) à +10 Bar
PSO-B02: SUPORTE FIXADOR SENSOR PRESSAO DIGITAL  DPS


Especificações técnicas

Conexão
R1/8”
Faixas de Pressão
-1 Bar à +10 Bar
Sinais de saída
NPN, PNP e NPN/PNP
Tensão de Alimentação
12 à 24 Vcc
Temperatura de Trabalho
0 ⁰C à + 50 ⁰C
Temperatura de Armazenamento
-20 ⁰C à + 60 ⁰C
Proteção
IP 40
Conexão Elétrica
Cabo com 2 Mts
Tela
LCD
Proteção de Curto Circuito
Sim
Consumo de Energia
Máx. 40 mA
Iluminação de Fundo de Tela
Ajustável
Apresentação das Leituras
4 telas de medição
Precisão de Medição
≤ 2% à temperatura de 25 ⁰C
Tempos de Resposta
Ajustável (2,5 ms, 20 ms, 100 ms, 500 ms, 1000 ms e 2000 ms)
Umidade Relativa do Ar no Ambiente de Trabalho
de 35 à 80 %
Tensão de Isolamento
1000Vac 1 min
Resistência de Isolamento
≥ 50 MΩ ( 500 Vdc )
Acessório
Moldura para montagem em painel (não acompanha)
