Descrições técnicas

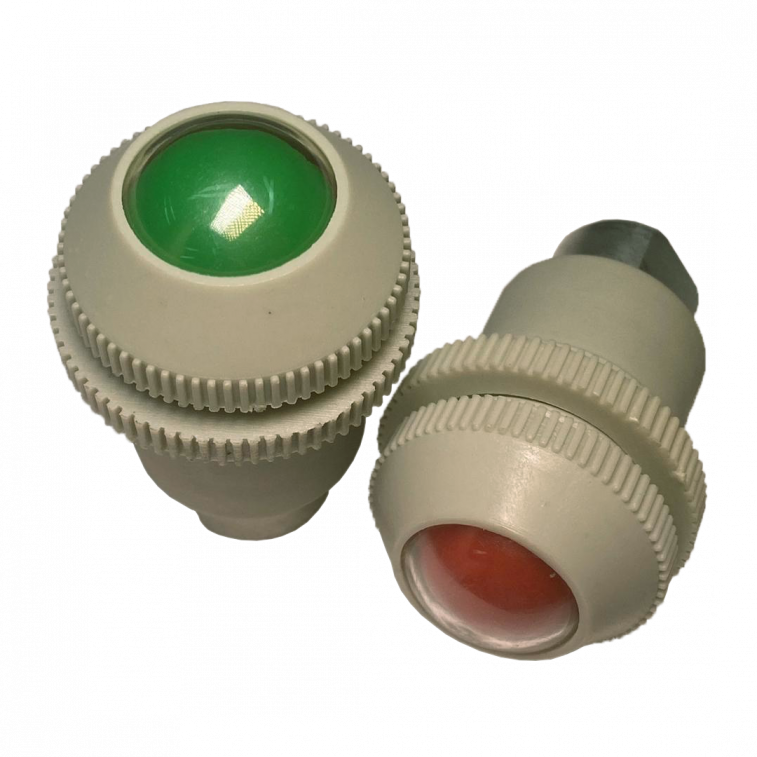

É utilizado para controle e indicação da existência de pressão na linha em que estiver instalada, obtendo assim visualização à média distância. Ao receber pressão o componente reage mecanicamente, alterando a cor inicial para outra cor final; ao desabilitar a pressão ocorre a reversão das cores. Indicado para instalação em painéis, onde é embutido em um furo e fixado por flangeamento com contra porca.
Especificações técnicas
Pressão de Trabalho
0,5 à 7 Bar
Temperatura de Trabalho
até 45 ⁰C
Fluido
Ar Comprimido e Gases Neutros
Ângulo de visualização
180⁰
Bitola do corpo
Ø 30 mm
Furo de instalação
Ø 32 mm
Rosca de alimentação
1/8” BSP
Cores
Inicial -. Final
Verde - Vermelho
Vermelho - Verde
Verde - Vermelho
Vermelho - Verde
Modelos Disponíveis
ZSD - Verde / ZSD - Vermelho
Materiais
Corpo Externo
Polímero Técnico
Corpo Interno
Alumínio
Conjunto Móvel
Latão
Mola
Aço
Visor
Policarbonato
Esfera
Polímero Técnico
